vld工具——PHP扩展——查看opcode

VLD(Vulcan Logic Dumper)是一个在Zend引擎中,以挂钩的方式实现的用于输出PHP脚本生成的中间代码(执行单元)的扩展。 它可以在一定程序上查看Zend引擎内部的一些实现原理,是我们学习PHP源码的必备良器。它的作者是Derick Rethans, 除了VLD扩展,我们常用的XDebug扩展的也有该牛人的身影。

VLD扩展是一个开源的项目,在这里可以下载到最新的版本。 *nix系统下直接configue,make,make install生成。win 系统下是下载DLL文件。注意要与使用的php版本对应。win的DLL文件只从php5.3版本才此扩展。但Win下使用VC6.0编译生成dll文件。

*nix系统下,下载与安装VLD

# wget http://pecl.php.net/get/vld-0.11.2.tgz
# tar zxvf vld-0.11.2.tgz
# cd ./vld-0.11.2
# /usr/local/php/bin/phpize      或者直接phpize
# ./configure --with-php-config=/usr/local/php/bin/php-config --enable-vld
# make && make install

---------------------------------

编辑php.ini文件激活vld扩展:
php.ini位置 #cd /usr/local/php/lib
增加 extension=vld.so

重启Apache:# /usr/local/apache2/bin/apachectl restart

---------------------------------

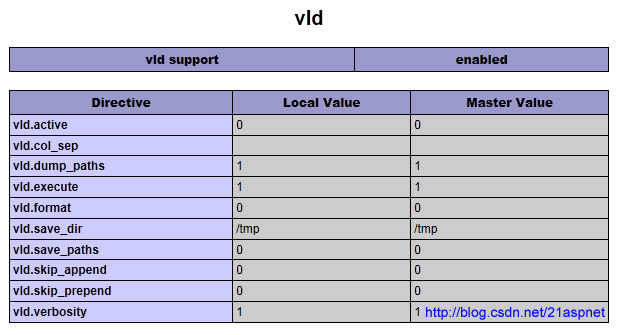

查看phpinfo()信息



至此,VLD就安装完了。

测试例子(一)

写个简单的test.php

<?php
$a='123';
echo $a;
?>

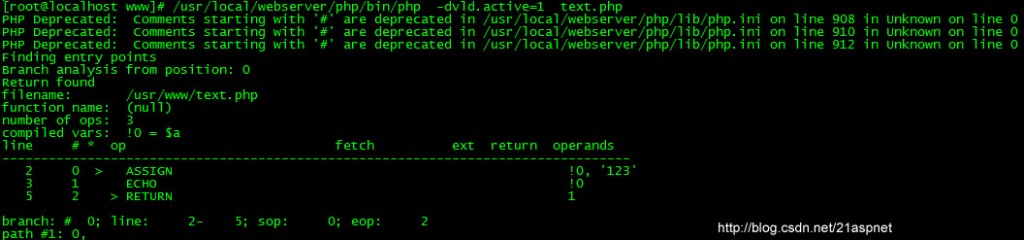

# php -dvld.active=1 ./test.php

如果没有设置php环境变量的话

#/usr/local/php/bin/php  -dvld.active=1  test.php

如上为VLD输出的PHP代码生成的中间代码的信息,说明如下:

  • Branch analysis from position 这条信息多在分析数组时使用。
  • Return found 是否返回,这个基本上有都有。
  • filename 分析的文件名
  • function name 函数名,针对每个函数VLD都会生成一段如上的独立的信息,这里显示当前函数的名称
  • number of ops 生成的操作数
  • compiled vars 编译期间的变量,这些变量是在PHP5后添加的,它是一个缓存优化。这样的变量在PHP源码中以IS_CV标记。
  • op list 生成的中间代码的变量列表

使用-dvld.active参数输出的是VLD默认设置,如果想看更加详细的内容。可以使用-dvld.verbosity参数。



#php -dvld.active=1 -dvld.verbosity=3 text.php

-dvld.verbosity=3是VLD在当前版本可以显示的最详细的信息.

如果我们只是想要看输出的中间代码,并不想执行这段PHP代码,可以使用-dvld.execute=0来禁用代码的执行

#php -dvld.active=1 -dvld.execute=0 text.php



VLD扩展的参数列表:

  • -dvld.active 是否在执行PHP时激活VLD挂钩,默认为0,表示禁用。可以使用-dvld.active=1启用。
  • -dvld.skip_prepend 是否跳过php.ini配置文件中auto_prepend_file指定的文件, 默认为0,即不跳过包含的文件,显示这些包含的文件中的代码所生成的中间代码。此参数生效有一个前提条件:-dvld.execute=0
  • -dvld.skip_append 是否跳过php.ini配置文件中auto_append_file指定的文件, 默认为0,即不跳过包含的文件,显示这些包含的文件中的代码所生成的中间代码。此参数生效有一个前提条件:-dvld.execute=0
  • -dvld.execute 是否执行这段PHP脚本,默认值为1,表示执行。可以使用-dvld.execute=0,表示只显示中间代码,不执行生成的中间代码。
  • -dvld.format 是否以自定义的格式显示,默认为0,表示否。可以使用-dvld.format=1,表示以自己定义的格式显示。这里自定义的格式输出是以-dvld.col_sep指定的参数间隔
  • -dvld.col_sep 在-dvld.format参数启用时此函数才会有效,默认为 “t”。
  • -dvld.verbosity 是否显示更详细的信息,默认为1,其值可以为0,1,2,3 其实比0小的也可以,只是效果和0一样,比如0.1之类,但是负数除外,负数和效果和3的效果一样 比3大的值也是可以的,只是效果和3一样。
  • -dvld.save_dir 指定文件输出的路径,默认路径为/tmp。
  • -dvld.save_paths 控制是否输出文件,默认为0,表示不输出文件
  • -dvld.dump_paths 控制输出的内容,现在只有0和1两种情况,默认为1,输出内容



使用VLD比较代码差异

代码text1.php

<?php
$var = 111;
$str = "AAA " . $var . " BBB";
?>

代码text2.php

<?php
$var = 111;
$str = "AAA $var BBB";
?>

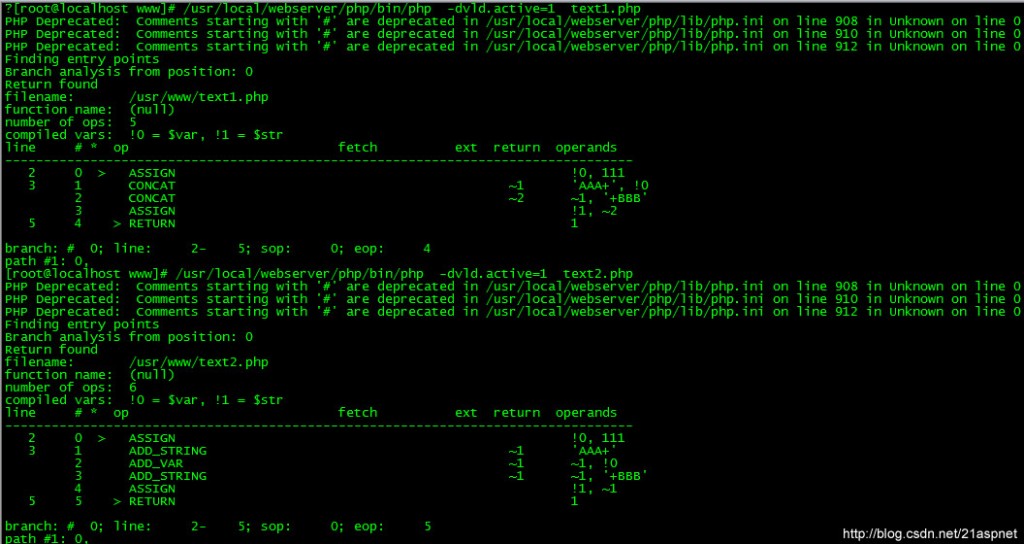

从结果很清晰的看出第一段代码比第二段代码多了concat

第一个连接操作,将“test string begin ”和$var连接起来,得到“AAA 111”,然后再执行第二个连接操作,将上一个操作得到的结果“AAA 111”和” BBB”连接起来,并将结果存储在另一个临时变量,最后将第二个连接操作的结果赋值给$str。

连接操作对应的opcode为ZEND_CONCAT,对于所给的两个操作数,其最终通过concat_function函数将两个字符串连接起来,如果所给的变量的类型不是字符串,则会通过zend_make_printable_zval将其转换成字符串。concat_function函数会根据两个字符串的长度重新分配内存,并执行两次拷贝操作,将两个字符串拷贝到新的内存空间。这里针对两个字符串相同的情况有一个特殊处理。

if (result==op1) {	/* special case, perform operations on result */
	uint res_len = Z_STRLEN_P(op1) + Z_STRLEN_P(op2);

	Z_STRVAL_P(result) = erealloc(Z_STRVAL_P(result), res_len+1);

	memcpy(Z_STRVAL_P(result)+Z_STRLEN_P(result), Z_STRVAL_P(op2), Z_STRLEN_P(op2));
	Z_STRVAL_P(result)[res_len]=0;
	Z_STRLEN_P(result) = res_len;
} else {
	Z_STRLEN_P(result) = Z_STRLEN_P(op1) + Z_STRLEN_P(op2);
	Z_STRVAL_P(result) = (char *) emalloc(Z_STRLEN_P(result) + 1);
	memcpy(Z_STRVAL_P(result), Z_STRVAL_P(op1), Z_STRLEN_P(op1));
	memcpy(Z_STRVAL_P(result)+Z_STRLEN_P(op1), Z_STRVAL_P(op2), Z_STRLEN_P(op2));
	Z_STRVAL_P(result)[Z_STRLEN_P(result)] = 0;
	Z_TYPE_P(result) = IS_STRING;
}



而直接在字符串中插入变量,其所有的操作都是添加操作,将字符串添加到返回值,将变量添加到返回值,
所有的结果返回都是在一个临时变量中,如我们的示例,首先会将”AAA “添加到临时变量,然后将临时变量和$var变量添加到临时变量,之后将临时变量和” BBB”添加到临时变量,最后将此此时变量赋值给$str。这里添加将字符串添加到临时变量,其对应的opcode为ZEND_ADD_STRING,将变量添加到临时变量,其对应的opcode为ZEND_ADD_VAR,虽然这两个操作的opcode不同,但其最终调用都是add_string_to_string,他们所不同的调用此函数的第三个参数,一个是操作码存储的ZVAL变量,一个是通过变更列表获取的ZVAL变量。





测试例子(二)

看一个简单的例子,假如存在t.php文件,其内容如下:

<?php
$a = 10;
echo $a;
?>

在命令行下使用VLD扩展显示信息。

php -dvld.active=1 t.php

-dvld.active=1表示激活VLD扩展,使用VLD扩展输出中间代码,此命令在CMD中输出信息为:

Branch analysis from position: 0
Return found
filename:       D:workxamppxamppphpt.php
function name:  (null)
number of ops:  5
compiled vars:  !0 = $a
line     # *  op                           fetch          ext  return  operands
---------------------------------------------------------------------------------
   2     0  >   EXT_STMT
         1      ASSIGN                                                   !0, 10
   3     2      EXT_STMT
         3      ECHO                                                     !0
   4     4    > RETURN                                                   1
branch: #  0; line:     2-    4; sop:     0; eop:     4
path #1: 0,
10

如上为VLD输出的PHP代码生成的中间代码的信息,说明如下:

  • Branch analysis from position 这条信息多在分析数组时使用。
  • Return found 是否返回,这个基本上有都有。
  • filename 分析的文件名
  • function name 函数名,针对每个函数VLD都会生成一段如上的独立的信息,这里显示当前函数的名称
  • number of ops 生成的操作数
  • compiled vars 编译期间的变量,这些变量是在PHP5后添加的,它是一个缓存优化。这样的变量在PHP源码中以IS_CV标记。
  • op list 生成的中间代码的变量列表

使用-dvld.active参数输出的是VLD默认设置,如果想看更加详细的内容。可以使用-dvld.verbosity参数。

php -dvld.active=1 -dvld.verbosity=3 t.php

-dvld.verbosity=3或更大的值的效果都是一样的,它们是VLD在当前版本可以显示的最详细的信息了,包括各个中间代码的操作数等。显示结果如下:

Finding entry points
Branch analysis from position: 0
Add 0
Add 1
Add 2
Add 3
Add 4
Return found
filename:       D:workxamppxamppphpt.php
function name:  (null)
number of ops:  5
compiled vars:  !0 = $a
line     # *  op                           fetch          ext  return  operands
--------------------------------------------------------------------------------
-
   2     0  >   EXT_STMT                                          RES[  IS_UNUSED  ]         OP1[  IS_UNUSED  ] OP2[  IS_UNUSED  ]
         1      ASSIGN                                                    OP1[IS_CV !0 ] OP2[ ,  IS_CONST (0) 10 ]
   3     2      EXT_STMT                                          RES[  IS_UNUSED  ]         OP1[  IS_UNUSED  ] OP2[  IS_UNUSED  ]
         3      ECHO                                                      OP1[IS_CV !0 ]
         4    > RETURN                                                    OP1[IS_CONST (0) 1 ]
branch: #  0; line:     2-    3; sop:     0; eop:     4
path #1: 0,
10

以上的信息与没有加-dvld.verbosity=3的输出相比,多了Add 字段,还有中间代码的操作数的类型,如IS_CV,IS_CONST等。 PHP代码中的$a = 10; 其中10的类型为IS_CONST, $a作为一个编译期间的一个缓存变量存在,其类型为IS_CV。

如果我们只是想要看输出的中间代码,并不想执行这段PHP代码,可以使用-dvld.execute=0来禁用代码的执行。

php -dvld.active=1 -dvld.execute=0 t.php

运行这个命令,你会发现这与最开始的输出有一点点不同,它没有输出10。 除了直接在屏幕上输出以外,VLD扩展还支持输出.dot文件,如下的命令:

php -dvld.active=1 -dvld.save_dir='D:tmp' -dvld.save_paths=1 -dvld.dump_paths=1 t.php

以上的命令的意思是将生成的中间代码的一些信息输出在D:/tmp/paths.dot文件中。 -dvld.save_dir指定文件输出的路径,-dvld.save_paths控制是否输出文件,-dvld.dump_paths控制输出的内容,现在只有0和1两种情况。 输出的文件名已经在程序中硬编码为paths.dot。这三个参数是相互依赖的关系,一般都会同时出现。

总结一下,VLD扩展的参数列表:

  • -dvld.active 是否在执行PHP时激活VLD挂钩,默认为0,表示禁用。可以使用-dvld.active=1启用。
  • -dvld.skip_prepend 是否跳过php.ini配置文件中auto_prepend_file指定的文件, 默认为0,即不跳过包含的文件,显示这些包含的文件中的代码所生成的中间代码。此参数生效有一个前提条件:-dvld.execute=0
  • -dvld.skip_append 是否跳过php.ini配置文件中auto_append_file指定的文件, 默认为0,即不跳过包含的文件,显示这些包含的文件中的代码所生成的中间代码。此参数生效有一个前提条件:-dvld.execute=0
  • -dvld.execute 是否执行这段PHP脚本,默认值为1,表示执行。可以使用-dvld.execute=0,表示只显示中间代码,不执行生成的中间代码。
  • -dvld.format 是否以自定义的格式显示,默认为0,表示否。可以使用-dvld.format=1,表示以自己定义的格式显示。这里自定义的格式输出是以-dvld.col_sep指定的参数间隔
  • -dvld.col_sep 在-dvld.format参数启用时此函数才会有效,默认为 “t”。
  • -dvld.verbosity 是否显示更详细的信息,默认为1,其值可以为0,1,2,3 其实比0小的也可以,只是效果和0一样,比如0.1之类,但是负数除外,负数和效果和3的效果一样 比3大的值也是可以的,只是效果和3一样。
  • -dvld.save_dir 指定文件输出的路径,默认路径为/tmp。
  • -dvld.save_paths 控制是否输出文件,默认为0,表示不输出文件
  • -dvld.dump_paths 控制输出的内容,现在只有0和1两种情况,默认为1,输出内容





使用VC6.0生成VLD扩展——win 系统下

环境:VC6.0
源码:php5.2.9源码包(可以去http://www.php.net/下载),解压,我的是解压在D盘根目录下。
Vld源码包(可以去http://pecl.php.net/package/vld/0.9.1下载),解压

生成过程如下:

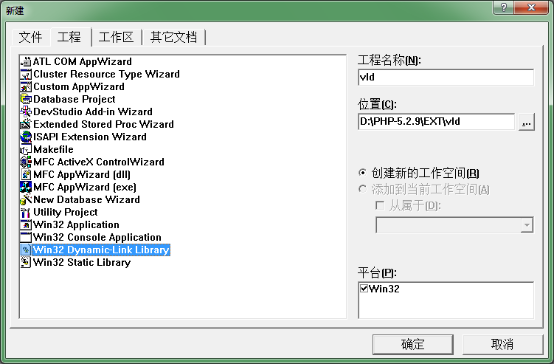

1、在Windows平台启动 VC++ 6.0, 【文件】(File)->【新建】(New), 在 【工程】(Project)中选择 【Win32 Dynamic-Link Library】, 填写上 【工程名称】(Project Name) 和 【位置】(Location),如图1所示:


图1



2、点击确定后,在第二屏选中 【一个空的DLL工程】(An empty DLL project), 点 【完成】Finish, 完成创建。此时会可能会弹出一个信息框,点击确定。

3、把解压后的vld源码中的vld文件夹下面的所有文件拷贝到到工程所在的目录(D:php-5.2.9extvld);

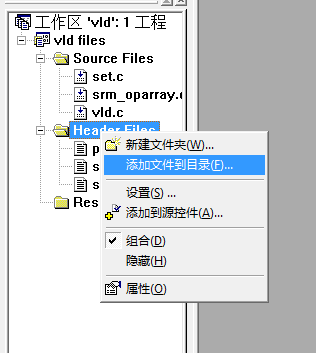

4、选择左侧的【Source Files】,点击右键,选择【添加文件到目录】,将D:php-5.2.9extvld目录下的所有C文件添加到此目录,如图2所示;


图2



5、同样选择【Header Files】,添加所有的头文件到目录。如图3所示:


图3

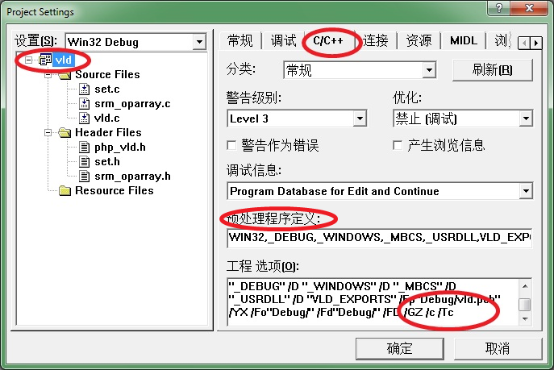

6、修改工程设置,选择【工程】(Project)->【设置】(Settings)->【C/C++】,在【工程选项】(Project Options:)的 最后加上 /Tc,在预处理程序定义中添加如下宏定义:ZEND_DEBUG=0,COMPILE_DL_VLD,ZTS=1,ZEND_WIN32,PHP_WIN32,HAVE_VLD=1

如果你需要编译其它扩展,请将COMPILE_DL_VLD 和 HAVE_VLD=1,后面的 “VLD” 改成和你要创建的工程名一致。

如图4所示:


图4



7、选择【连接】(Link),在【对象/库模块】(Object/library modules)添加php5ts.lib,注意要以空格格开;

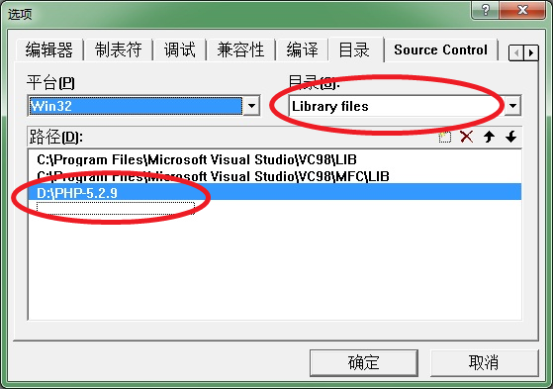

8、选择【工具】(Tools)->【选项】(Options)->【目录】(Directories),在 【目录】(Show directories for:) 下拉框中选择 “Library files”,在 【路径】(Directories) 中添加 D:php-5.2.9 (即 php5ts.lib 所在目录);如图5所示:

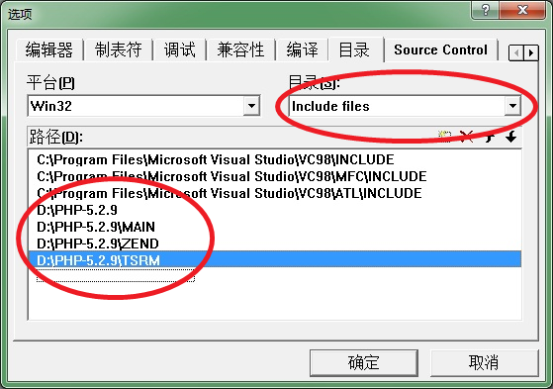

在【目录】(Show directories for:) 下拉框中选择 “Include files”
在【路径】(Directories)中添加 D:PHP-5.2.9 (即 ext、regex、win32 所在目录)
在【路径】(Directories)中添加 D:PHP-5.2.9MAIN
在【路径】(Directories)中添加D:PHP-5.2.9ZEND
在【路径】(Directories)中添加 D:PHP-5.2.9TSRM



图6



9、选择【组建】->【编译】,此时可能会出现报错。
在php_vld.h文件的59行存在三个莫名其妙的点,将他们去掉就可以了。

10、选择【组建】->【组建】。成功!



在扩展下的Debug目录(D:php-5.2.9extvldDebug)下有一个生成的dll文件。这就是我们所要的东东了!
